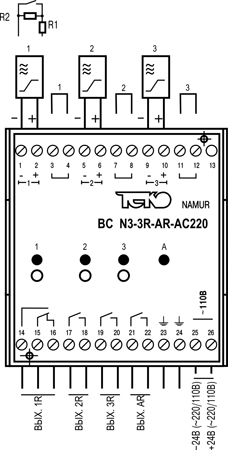

Блок сопряжения NAMUR BC N3-3R-AR-AC220-C

Блок сопряжения NAMUR
BC N3-3R-AR-AC220-C
Цена: 9 352,00 руб. с НДС

Цена актуальна при заказе на указанное количество:

- +
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

BC N3-3R-AR-AC220-C - блок сопряжения NAMUR, предназначен для питания особовзрывобезопасных индуктивных датчиков, а также преобразования слаботочных аналоговых сигналов для управления исполнительными устройствами.

Блок сопряжения обеспечивает:

  1. Гальваническую развязку датчика с исполнительным устройством.
  2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.
  3. Инверсию состояния выхода канала установкой перемычки.
  4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).
  5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.
  6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

Габаритные размеры корпуса: 70x75x110. Предназначен для работы при температуре: -25°С...+75°С.

Технические характеристики

Параметр Значение
Диапазон температур-25°С...+75°С
Напряжение на выходе оптрона / оптопары50 В DC
Допустимое напряжение на релейном выходе240 В AC / 60 В DC
Допустимый ток нагрузки / реле1 А (cos f=0,7)
Допустимый ток нагрузки оптрон / оптопара50 мА
Число подключаемых выключателей1...3
Число релейных выходов3
Число электронных выходовНет
Масса0,3 кг
Номинальное напряжение выключателя8,2 В
Напряжение питания по номиналу, Uном220 В AC
Номинальный ток выключателя2,2 мА
Порог срабатывания1,55...1,75 мА
Порог срабатывания защиты при коротком замыкании>6 мА
Порог срабатывания защиты при обрыве провода<0,1 мА
Габариты корпуса, мм70x75x110
Сопротивление выключатель-блок≤50 Ом
Сопротивление нагрузки1 кОм
КремлениеНа DIN рейку
Аварийный выходРеле

Габариты:

Габариты BC N3-3R-AR-AC220-C
