Особовзрывобезопасный выключатель BK F11B-2,5-N

Особовзрывобезопасный выключатель NAMUR

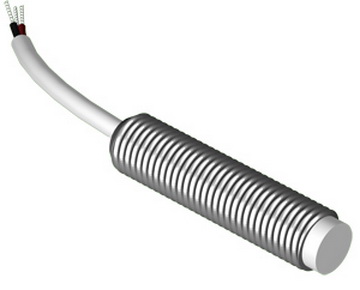

BK F11B-2,5-N
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

BK F11B-2,5-N - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.

Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 2,5 мм, рабочий зазор: 0...2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения <=1300 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный BK F11B-2,5-N выполнен в неразборном корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M8x1x37,5. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 2х0,12 кв. мм

Технические характеристики

Параметр Значение
Тип датчикаИндуктивный
Габариты корпуса, ммM8x1x37,5
Зазор (номинальный), мм2,5 мм
Зазор (рабочий), мм0...2 мм
Установка в металлНевстраиваемый
Материал изготовления корпусаЛС59-1
Рабочие напряжения, U раб.7,7...9 В DC
Напряжение питания по номиналу, Uном8,2 В
Ток на выходе с демпфированным генератором0,6...1,0 мА
Ток на выходе с недемпфированным генератором2,2...5,5 мА
Входное сопротивление согласующего усилителя500...1000 Ом
Номинальное входное спротивление согласующего усилителя1000 Ом
Сопротивление между выключателем и усилителем0...50 Ом
Выходная функцияразмыкающий контакт
Допустимая пульсация напряжения питания<=10%
Гистерезис<=15%
Максимальная частота переключения, Fмакс<=1300 Гц
Емкость выключателя<=30 нФ
Диапазон температур-25°С...+75°С
Выходной сигнал (на включение)>=1,8 мА
Выходной сигнал (на отключение)<=1,5 мА
Подключение / КоннекторКабель 2х0,12 кв. мм
Специальное исполнениеВзрывобезопасное исполнение
Уровень защиты ГОСТ 14254-96IP67

Габариты:

Габариты BK F11B-2,5-N

Подключение:

Схема подключения BK F11B-2,5-N

Аналоги других производителей

  • BALLUFF BES 516-383-E2-N**
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
