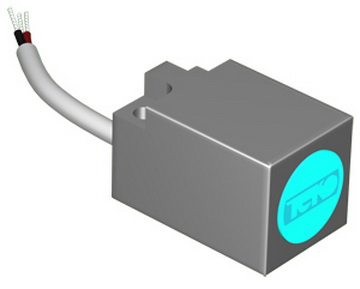

Особовзрывобезопасный выключатель BK I31A-3,5-N

Особовзрывобезопасный выключатель NAMUR
BK I31A-3,5-N
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

BK I31A-3,5-N - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.

Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.

При появлении маталлического предмета в чувствительной зоне (Номинальный зазор: 3,5 мм, рабочий зазор: 0...2,8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения ≤600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие маханических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный BK I31A-3,5-N выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 17,5х17,3х28,5. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 2х0,34 мм²

Технические характеристики

Параметр Значение
Выходная функцияразмыкающий контакт
Выходное сопротивление500...1000 Ом
Выходной сигнал (на включение)≥1,8 мА
Выходной сигнал (на отключение)≤1,5 мА
Выходной сигнал (демпфированный)≤1 мА
Выходной сигнал (недемпфированный)≥4 мА
Ток на выходе с демпфированным генератором≤1,0 мА
Ток на выходе с недемпфированным генератором≥2,2 мА
Гистерезис≤15%
Рабочие напряжения, U раб.7,7...9 В DC
Диапазон температур-25°С...+75°С
Сопротивление между выключателем и усилителем0...50 Ом
Материал изготовления корпусаД16Т (ЛС59-1)
Номинальное сопротивление согласующего усилителя1000 Ом
Напряжение питания по номиналу, Uном8,2 В
Зазор (номинальный), мм3,5 мм
Подключение / КоннекторКабель 2х0,34 мм²
Допустимая пульсация напряжения питания≤10%
Зазор (рабочий), мм0...2,8 мм
Габариты корпуса, мм17,5х17,3х28,5
Емкость выключателя≤30 нФ
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Максимальная частота переключения, Fмакс≤600 Гц

Габариты:

Габариты BK I31A-3,5-N

Подключение:

Схема подключения BK I31A-3,5-N
