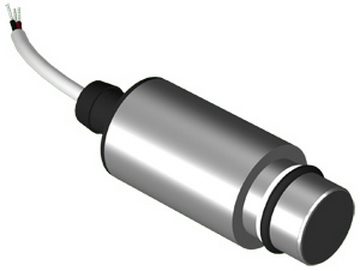

BK WF63S8-3-N-1 - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 3 мм, рабочий зазор: 0...2,4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения ≤500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.
Датчик индуктивный BK WF63S8-3-N-1 выполнен в неразборном корпусе, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: ∅ 19х60. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2х0,34 мм²
Параметр | Значение |
---|---|
Выходная функция | размыкающий контакт |
Выходное сопротивление | 500...1000 Ом |
Выходной сигнал (на включение) | ≥1,8 мА |
Выходной сигнал (на отключение) | ≤1,5 мА |
Выходной сигнал (демпфированный) | ≤1 мА |
Выходной сигнал (недемпфированный) | ≥4 мА |
Ток на выходе с демпфированным генератором | ≤1,0 мА |
Ток на выходе с недемпфированным генератором | ≥2,2 мА |
Гистерезис | ≤15% |
Рабочие напряжения, U раб. | 7,7...9 В DC |
Диапазон температур | -25°С...+75°С |
Сопротивление между выключателем и усилителем | 0...50 Ом |
MAX давление, Pmax | 1,0 МПа (10кг/см²) |
Материал изготовления корпуса | Сталь 12Х18Н10Т |
Номинальное сопротивление согласующего усилителя | 1000 Ом |
Напряжение питания по номиналу, Uном | 8,2 В |
Зазор (номинальный), мм | 3 мм |
Подключение / Коннектор | Кабель 2х0,34 мм² |
Допустимая пульсация напряжения питания | ≤10% |
Зазор (рабочий), мм | 0...2,4 мм |
Габариты корпуса, мм | ∅ 19х60 |
Емкость выключателя | ≤30 нФ |
Установка в металл | Встраиваемый |
Уровень защиты ГОСТ 14254-96 | IP68 |
Максимальная частота переключения, Fмакс | ≤500 Гц |
