МагнитныеИндуктивный преобразователь перемещения ISAB AC41A-43P-5-PS4
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISAB AC41A-43P-5-PS4 - встраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.
При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 0,8...5) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (1,25...4), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

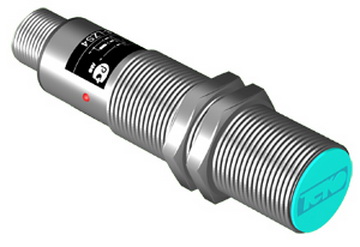

Датчик индуктивный ISAB AC41A-43P-5-PS4 выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М18х1х82. Предназначен для работы при температуре: -15°С...+70°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие напряжения, U раб. | 15...30 D DC |
| Диапазон температур | -15°С...+70°С |
| Задита от неверной подачи питания | Есть |
| Уровень пульсаций | ≤10% |
| Линейная зона зазора | 1,25...4 |
| Материал изготовления корпуса | Д16Т (ЛС59-1) |
| Нелинейность | ≤3% |
| Напряжение питания по номиналу, Uном | 24 В |
| Подключение / Коннектор | Соединитель S19, S20 |
| Зазор (рабочий), мм | 0,8...5 |
| Габариты корпуса, мм | М18х1х82 |
| Индикация на датчике | Есть |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP67 |
| Температурный дрейф зазора | ±5% |
| Контакт / выход | PNP Аналоговый |
Габариты:
Подключение:
