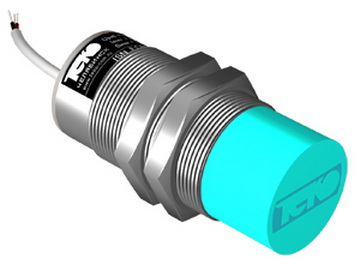

Индуктивный преобразователь перемещения ISAN E8A-43P-15-P

4-х проводной индуктивный преобразователь перемещения
ISAN E8A-43P-15-P
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISAN E8A-43P-15-P - невстраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.

При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 3...15) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (4,5...12), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISAN E8A-43P-15-P выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М30х1,5х76. Предназначен для работы при температуре: -15°С...+70°С.

Подключение: Кабель 3х0,34 / 4х0,25 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.15...30 D DC
Диапазон температур-15°С...+70°С
Задита от неверной подачи питанияЕсть
Уровень пульсаций≤10%
Линейная зона зазора4,5...12
Материал изготовления корпусаД16Т (ЛС59-1)
Нелинейность≤4%
Напряжение питания по номиналу, Uном24 В
Подключение / КоннекторКабель 3х0,34 / 4х0,25 мм²
Зазор (рабочий), мм3...15
Габариты корпуса, ммМ30х1,5х76
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Температурный дрейф зазора±5%
Контакт / выходPNP Аналоговый

Габариты:

Габариты ISAN E8A-43P-15-P

Подключение:

Схема подключения ISAN E8A-43P-15-P

Аналоги других производителей

  • TURCK Bi5-M18-LiU*
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
