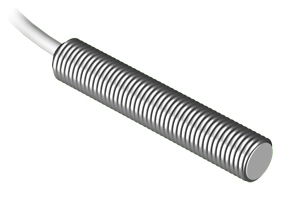

Взрывозащищенный датчик ISB A11B-1,5-N

ISB A11B-1,5-N
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB A11B-1,5-N - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 1500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB A11B-1,5-N выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M8x1x50. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 2x0,34 кв.мм

Технические характеристики

Параметр Значение
Тип датчикаИндуктивный
Габариты корпуса, ммM8x1x50
Зазор (номинальный), мм1,5 мм
Зазор (рабочий), мм0...1,2 мм
Установка в металлВстраиваемый
Материал изготовления корпусаД16Т
Рабочие напряжения, U раб.7,7...9 В DC
Напряжение питания по номиналу, Uном8,2 В DC
Ток на выходе с демпфированным генератором0,1...1,0 мА
Ток на выходе с недемпфированным генератором2,2...6,0 мА
Входное сопротивление согласующего усилителя500...1000 Ом
Номинальное входное спротивление согласующего усилителя1000 Ом
Сопротивление между выключателем и усилителем0...50 Ом
Выходная функцияразмыкающий контакт
Допустимая пульсация напряжения питания<=10%
Гистерезис<=15%
Максимальная частота переключения, Fмакс1500 Гц
Емкость выключателя<=30 нФ
Диапазон температур-25°С...+75°С
Выходной ток на включение>=1,8 мА
Выходной ток на отключение<=1,5 мА
Подключение / КоннекторКабель 2x0,34 кв.мм
Специальное исполнениеВзрывобезопасное исполнение
Уровень защиты ГОСТ 14254-96IP67

Габариты:

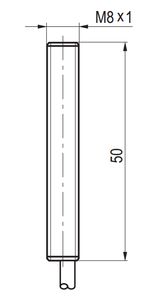

Габариты ISB A11B-1,5-N

Подключение:

Схема подключения ISB A11B-1,5-N
