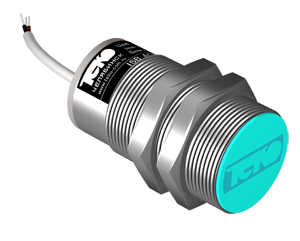

Индуктивный датчик ISB A7B-31P-10-LZ

ISB A7B-31P-10-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB A7B-31P-10-LZ - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 350 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB A7B-31P-10-LZ выполнен в цилиндрическом корпусе с резьбой, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М27х1,5; М30х1,5. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 3х0,34 кв. мм

Технические характеристики

Параметр Значение
Размер корпуса, ДxШxДл М27х1,5х56
Зазор (номинальный), мм10 мм
Зазор (рабочий), мм0...8 мм
Установка в металлВстраиваемый
Рабочие напряжения, U раб.10...30 В DC
Максимальный рабочий ток, Imax400 мА
Максимальное падение напряжения Iмакс, Ud<=2,5 В
Контакт / выходPNP Замыкающий
Максимальная частота переключения, Fмакс350 Гц
Диапазон температур-25°С...+75°С
Подключение / КоннекторКабель 3х0,34 кв. мм
Индикация на датчикеЕсть
Наличие комплексной защитыЕсть
Материал изготовления корпусаЛС59-1
Уровень защиты ГОСТ 14254-96IP67

Габариты:

Габариты ISB A7B-31P-10-LZ

Подключение:

Схема подключения ISB A7B-31P-10-LZ
