Индуктивный выключатель ISB A81A-11G-10-LZ

2-х проводной индуктивный выключатель
ISB A81A-11G-10-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB A81A-11G-10-LZ - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения ≤150 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

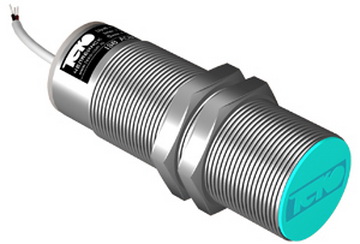

Датчик индуктивный ISB A81A-11G-10-LZ выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M30x1,5x91. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.20...250 В AC
Рабочие напряжения, U раб. 220...320 В DC
Диапазон температур-25°С...+75°С
Рабочие токи, Iраб 15...500 мА
ЗаземлениеЕсть
Импульсный ток, Iимп (при t=20 мс)3A f=1 Гц
Наличие комплексной защитыЕсть
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм10 мм
Остаточный ток≤1,85 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...8 мм
Габариты корпуса, ммM30x1,5x91
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходЗамыкающий
Максимальная частота переключения, Fмакс≤150 Гц

Габариты:

Габариты ISB A81A-11G-10-LZ

Подключение:

Схема подключения ISB A81A-11G-10-LZ

Аналоги других производителей

  • BALLUFF BES 516-215-E4-E***
  • OMRON E2E-X10Y1-US ***
  • SIEMENS 3RG40 14-0KB00***
  • TURCK Bi10-M30-AZ3X***
  • БВИ-452-00
  • ВБ14-Р27К*
  • ВБ2.30М.65.10.7.2.К***
  • И25-NO-AC-Z
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
