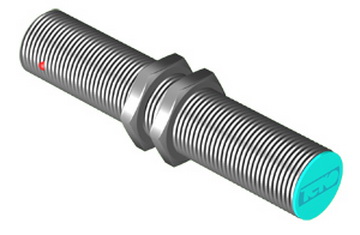

Индуктивный выключатель ISB AC21A-32P-2-LZS4

3-х проводной индуктивный выключатель
ISB AC21A-32P-2-LZS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB AC21A-32P-2-LZS4 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 2 мм, рабочий зазор: 0...1,6 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 3000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB AC21A-32P-2-LZS4 выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M12х1х71. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+75°С
Наличие комплексной защитыЕсть
Рабочий ток максимальный, I макс 1250 мА
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм2 мм
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...1,6 мм
Габариты корпуса, ммM12х1х71
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходPNP Размыкающий
Максимальная частота переключения, Fмакс3000 Гц

Габариты:

Габариты ISB AC21A-32P-2-LZS4

Подключение:

Схема подключения ISB AC21A-32P-2-LZS4

Аналоги других производителей

  • SIEMENS 3RG40 12-3AF01
