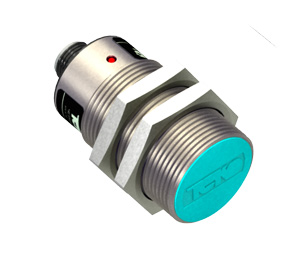

МагнитныеИндуктивный датчик ISB AC8B-43P-15-LZS4
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB AC8B-43P-15-LZS4 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 15 мм, рабочий зазор: 0...12 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 300 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.
Датчик индуктивный ISB AC8B-43P-15-LZS4 выполнен в цилиндрическом корпусе с резьбой, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М30х1,5; М36х1,5. Предназначен для работы при температуре: -10°С...+60°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М30х1,5х62 |
| Зазор (номинальный), мм | 15 мм |
| Зазор (рабочий), мм | 0...12 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальный рабочий ток, Imax | 400 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Контакт / выход | PNP Переключающий |
| Максимальная частота переключения, Fмакс | 300 Гц |
| Диапазон температур | -10°С...+60°С |
| Подключение / Коннектор | Соединитель S19, S20 |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | ЛС59-1 |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
