МагнитныеИндуктивный датчик ISB AF47B-31P-5F-LZT1-C-Pi-14
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB AF47B-31P-5F-LZT1-C-Pi-14 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 5 мм, рабочий зазор: 0...4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

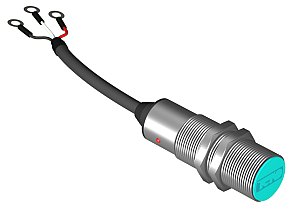

Датчик индуктивный ISB AF47B-31P-5F-LZT1-C-Pi-14 выполнен в цилиндрическом корпусе с резьбой, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: d17; М18х1. Предназначен для работы при температуре: -45°С...+65°С.
Подключение: Кабель 3х1 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М18х1х67 |
| Зазор (номинальный), мм | 5 мм |
| Зазор (рабочий), мм | 0...4 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальный рабочий ток, Imax | 400 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 600 Гц |
| Диапазон температур | -45°С...+65°С |
| Подключение / Коннектор | Кабель 3х1 кв. мм |
| Специальное назначение | автотранспортное исполнение |
| Со специальными электрическими параметрами | повышенной помехозащищённости |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | ЛС59-1 |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
