Индуктивный выключатель ISB AF81A-11G-10-LZ-H

2-х проводной индуктивный выключатель
ISB AF81A-11G-10-LZ-H
Цена: 2 862,00 руб. с НДС

Цена актуальна при заказе на указанное количество:

- +
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

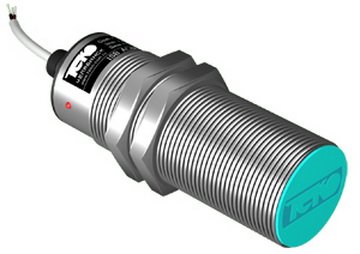

ISB AF81A-11G-10-LZ-H - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении маталлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения ≤150 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие маханических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB AF81A-11G-10-LZ-H выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M30x1,5x100. Предназначен для работы при температуре: -15°С...+105°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.20...250 В AC
Рабочие напряжения, U раб. 220...320 В DC
Диапазон температур-15°С...+105°С
Рабочие токи, Iраб 1при t°≤75°С 5...500 мА
Рабочие токи, Iраб 2при t°>75°С 5...150 мА
ЗаземлениеЕсть
Импульсный ток, Iимп (при t=20 мс)3A f=1 Гц
Наличие комплексной защитыЕсть
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм10 мм
Остаточный ток≤1,85 мА
Максимальное падение напряжения Iмакс, Ud≤5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...8 мм
Габариты корпуса, ммM30x1,5x100
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходЗамыкающий
Максимальная частота переключения, Fмакс≤150 Гц

Габариты:

Габариты ISB AF81A-11G-10-LZ-H

Подключение:

Схема подключения ISB AF81A-11G-10-LZ-H
