МагнитныеИндуктивный датчик ISB AF8A-31P-10-Z-G
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB AF8A-31P-10-Z-G - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий). Максимальная частота переключения 300 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

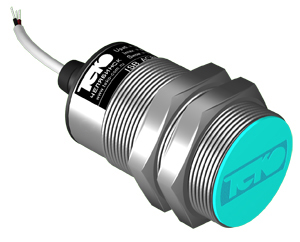

Датчик индуктивный ISB AF8A-31P-10-Z-G выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М30х1,5; М36х1,5. Предназначен для работы при температуре: -5°С...+120°С.
Подключение: Кабель 3х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М30х1,5х65 |
| Зазор (номинальный), мм | 10 мм |
| Зазор (рабочий), мм | 0...8 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Диапазон рабочих токов, Iраб. | при <=75°С <=250 мА |
| Рабочие токи, Iраб 2 | при 75°С < t <= 105°С; <=150 мА |
| Рабочие токи, I раб 3 | при >105°С; <=50 мА |
| Падение напряжения при Iраб, Ud | <=2,5 В |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 300 Гц |
| Диапазон температур | -5°С...+120°С |
| Подключение / Коннектор | Кабель 3х0,34 кв. мм |
| Для жестких условий окружающей среды | температурный диапазон -5°С...+120°С |
| Индикация на датчике | Нет |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | Д16Т |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
