Индуктивный выключатель ISB RC1A5-32P-R20-LZS4

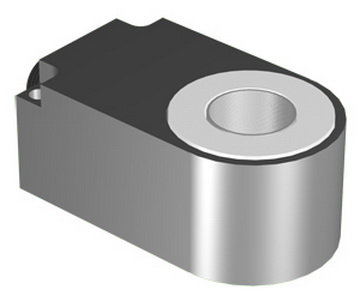

3-х проводной кольцевой индуктивный выключатель
ISB RC1A5-32P-R20-LZS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB RC1A5-32P-R20-LZS4 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении маталлического предмета в чувствительной зоне происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие маханических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB RC1A5-32P-R20-LZS4 выполнен в кольцевом корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 40х30х70 / O20,2. Предназначен для работы при температуре: -25°С...+80°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Диаметр отверстия, мм20
Диаметр стального шара, мм4...20
Рабочие напряжения, U раб.10...30 В
Диапазон температур-25°С...+80°С
Наличие комплексной защитыЕсть
Рабочий ток максимальный, I макс 1400 А
Материал изготовления корпусаД16Т (ЛС59-1)
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторСоединитель S19, S20
Габариты корпуса, мм40х30х70 / O20,2
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходPNP Размыкающий
Максимальная частота переключения, Fмакс600 Гц

Габариты:

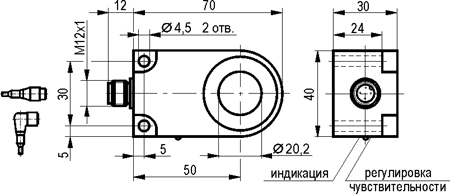

Габариты ISB RC1A5-32P-R20-LZS4

Подключение:

Схема подключения ISB RC1A5-32P-R20-LZS4
