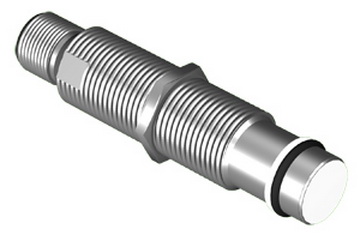

Индуктивный выключатель ISB WC31S8-32P-1,5-S4-1

Индуктивный бесконтактный выключатель для работы в среде высокого давления
ISB WC31S8-32P-1,5-S4-1
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB WC31S8-32P-1,5-S4-1 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении маталлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Размыкающий). Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие маханических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB WC31S8-32P-1,5-S4-1 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: M16x1x73. Предназначен для работы при температуре: -25°С...+80°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+80°С
Наличие комплексной защитыНет
MAX давление, Pmax1,0 МПа (10кг/см²)
Рабочий ток максимальный, I макс 1250 мА
Материал изготовления корпусаСталь 12Х18Н10Т
Зазор (номинальный), мм1,5 мм
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...1,2 мм
Габариты корпуса, ммM16x1x73
Индикация на датчикеНет
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP68
Монтаж1
Контакт / выходPNP Размыкающий
Максимальная частота переключения, Fмакс600 Гц

Габариты:

Габариты ISB WC31S8-32P-1,5-S4-1

Подключение:

Схема подключения ISB WC31S8-32P-1,5-S4-1
