Индуктивный выключатель ISB WC35S8-43P-1,5-S19-50

Индуктивный бесконтактный выключатель для работы в среде высокого давления
ISB WC35S8-43P-1,5-S19-50
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB WC35S8-43P-1,5-S19-50 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении маталлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Переключающий). Максимальная частота переключения 1000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие маханических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

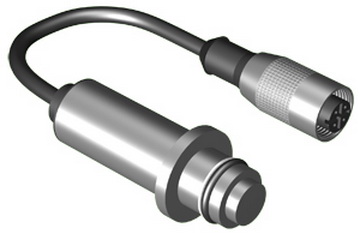

Датчик индуктивный ISB WC35S8-43P-1,5-S19-50 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: ∅ 16х56. Предназначен для работы при температуре: -25°С...+80°С.

Подключение: Соединитель S258-S260

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+80°С
Наличие комплексной защитыНет
MAX давление, Pmax50 МПа (500кг/см²)
Рабочий ток максимальный, I макс 1100 мА
Материал изготовления корпусаСталь 12Х18Н10Т
Зазор (номинальный), мм1,5 мм
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S258-S260
Зазор (рабочий), мм0...1,2 мм
Габариты корпуса, мм∅ 16х56
Индикация на датчикеНет
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP68
Монтаж1
Контакт / выходPNP Переключающий
Максимальная частота переключения, Fмакс1000 Гц

Габариты:

Габариты ISB WC35S8-43P-1,5-S19-50

Подключение:

Схема подключения ISB WC35S8-43P-1,5-S19-50
