МагнитныеИндуктивный датчик ISB WC61S8-31P-3-ZS4-35
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB WC61S8-31P-3-ZS4-35 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 3 мм, рабочий зазор: 0...2,4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий). Максимальная частота переключения 500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

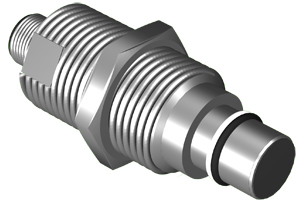

Датчик индуктивный ISB WC61S8-31P-3-ZS4-35 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: М22х1,5; М24х1,5. Предназначен для работы при температуре: -25°С...+80°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М22x1,5x77 |
| Зазор (номинальный), мм | 3 мм |
| Зазор (рабочий), мм | 0...2,4 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальный рабочий ток, Imax | 250 мА |
| Падение напряжения при Iраб, Ud | <=2,5 В |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 500 Гц |
| Диапазон температур | -25°С...+80°С |
| Подключение / Коннектор | Соединитель S19, S20 |
| Для жестких условий окружающей среды | для работы в среде высокого давления |
| MAX давление, Pmax | 35 МПа (350кг/кв. см) |
| Индикация на датчике | Нет |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Уровень защиты ГОСТ 14254-96 | IP68 |
Габариты:
Подключение:
