МагнитныеВзрывозащищенный датчик ISB WF63S8-3-N-1
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB WF63S8-3-N-1 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 3 мм, рабочий зазор: 0...2,4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения <=500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

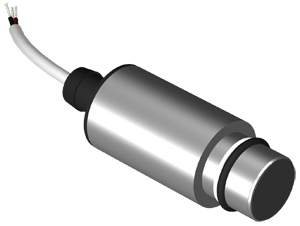

Датчик индуктивный ISB WF63S8-3-N-1 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: диаметр 19х60. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Индуктивный |
| Габариты корпуса, мм | диаметр 19х60 |
| Зазор (номинальный), мм | 3 мм |
| Зазор (рабочий), мм | 0...2,4 мм |
| Установка в металл | Встраиваемый |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Напряжение питания по номиналу, Uном | 8,2 В |
| Ток на выходе с демпфированным генератором | 0,1...1,0 мА |
| Ток на выходе с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | <=500 Гц |
| Емкость выключателя | <=30 нФ |
| Диапазон температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 мА |
| Подключение / Коннектор | Кабель 2х0,34 кв. мм |
| Для жестких условий окружающей среды | для работы в среде высокого давления |
| Специальное исполнение | Взрывобезопасное исполнение |
| MAX давление, Pmax | 1,0 МПа (10кг/кв. см) |
| Уровень защиты ГОСТ 14254-96 | IP68 |
Габариты:
Подключение:
