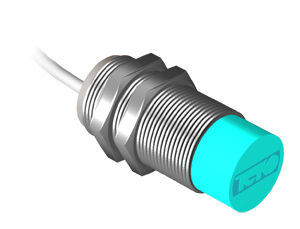

Взрывозащищенный датчик ISN F4A-8-N

ISN F4A-8-N
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISN F4A-8-N - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 8 мм, рабочий зазор: 0...6,4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 300 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISN F4A-8-N выполнен в укороченном цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M18x1x45,5. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 2x0,34 кв.мм

Технические характеристики

Параметр Значение
Тип датчикаИндуктивный
Габариты корпуса, ммM18x1x45,5
Зазор (номинальный), мм8 мм
Зазор (рабочий), мм0...6,4 мм
Установка в металлНевстраиваемый
Материал изготовления корпусаД16Т
Рабочие напряжения, U раб.7,7...9 В DC
Напряжение питания по номиналу, Uном8,2 В DC
Ток на выходе с демпфированным генератором0,1...1,0 мА
Ток на выходе с недемпфированным генератором2,2...6,0 мА
Входное сопротивление согласующего усилителя500...1000 Ом
Номинальное входное спротивление согласующего усилителя1000 Ом
Сопротивление между выключателем и усилителем0...50 Ом
Выходная функцияразмыкающий контакт
Допустимая пульсация напряжения питания<=10%
Гистерезис<=15%
Максимальная частота переключения, Fмакс300 Гц
Емкость выключателя<=30 нФ
Диапазон температур-25°С...+75°С
Выходной ток на включение>=1,8 мА
Выходной ток на отключение<=1,5 мА
Выходной ток с полностью недемпфированным генератором>=2,2 мА
Выходной ток с полностью демпфированным генератором<=1,0 мА
Подключение / КоннекторКабель 2x0,34 кв.мм
Специальное исполнениеВзрывобезопасное исполнение
Уровень защиты ГОСТ 14254-96IP67

Габариты:

Габариты ISN F4A-8-N

Подключение:

Схема подключения ISN F4A-8-N
