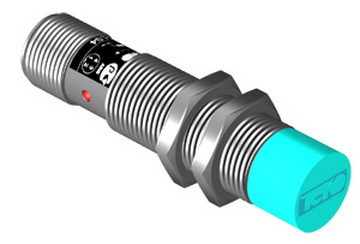

Индуктивный выключатель ISN FC21A-32N-6-LS4

3-х проводной индуктивный выключатель высокой чувствительности
ISN FC21A-32N-6-LS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISN FC21A-32N-6-LS4 - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 6 мм, рабочий зазор: 0...4,8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 2000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISN FC21A-32N-6-LS4 выполнен в укороченном цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M12х1х60. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Уровень чувствительности2
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+75°С
Наличие комплексной защитыНет
Рабочий ток максимальный, I макс 1250 мА
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм6 мм
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...4,8 мм
Габариты корпуса, ммM12х1х60
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходNPN Размыкающий
Максимальная частота переключения, Fмакс2000 Гц

Габариты:

Габариты ISN FC21A-32N-6-LS4

Подключение:

Схема подключения ISN FC21A-32N-6-LS4

Аналоги других производителей

  • OMRON E2E-X5ME2-M1-N *
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
