ISN HC5A-35-N-S4 - невстраиваемый индуктивный датчик.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 35 мм, рабочий зазор: 0...28 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения <=200 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

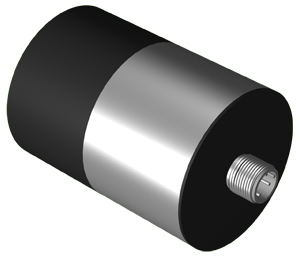

Датчик индуктивный ISN HC5A-35-N-S4 выполнен в гладном укороченном цилиндрическом корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: диаметр 55х88. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Соединитель S19-2; S20-2
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Индуктивный |
| Габариты корпуса, мм | диаметр 55х88 |
| Зазор (номинальный), мм | 35 мм |
| Зазор (рабочий), мм | 0...28 мм |
| Установка в металл | Невстраиваемый |
| Материал изготовления корпуса | Д16Т |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Напряжение питания по номиналу, Uном | 8,2 В |
| Ток на выходе с демпфированным генератором | 0,1...1,0 мА |
| Ток на выходе с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | <=200 Гц |
| Емкость выключателя | <=30 нФ |
| Диапазон температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 мА |
| Подключение / Коннектор | Соединитель S19-2; S20-2 |
| Специальное исполнение | Взрывобезопасное исполнение |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
