Индуктивный выключатель ISN I8P5-22-R35-LP

2-х проводной индуктивный выключатель
ISN I8P5-22-R35-LP
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

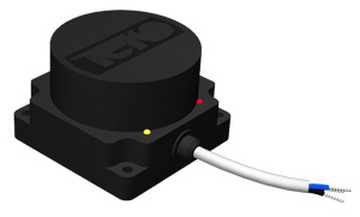

ISN I8P5-22-R35-LP - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 17...42 мм, рабочий зазор: 0...35 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 70 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISN I8P5-22-R35-LP выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 60x60x40. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 2х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-25°С...+75°С
Рабочие токи, Iраб 15...250 мА
Задита от неверной подачи питанияЕсть
Наличие комплексной защитыНет
Материал изготовления корпусаПолиамид
Зазор (номинальный), мм17...42 мм
Остаточный ток≤2 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторКабель 2х0,34 мм²
Зазор (рабочий), мм0...35 мм
Габариты корпуса, мм60x60x40
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходРазмыкающий
Максимальная частота переключения, Fмакс70 Гц

Габариты:

Габариты ISN I8P5-22-R35-LP

Подключение:

Схема подключения ISN I8P5-22-R35-LP

Аналоги других производителей

  • ВБИ-Ф60-40У-2132-Л
