Индуктивный выключатель ISN I8P5-32N-R35-LZ-H

3-х проводной индуктивный выключатель
ISN I8P5-32N-R35-LZ-H
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISN I8P5-32N-R35-LZ-H - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 17...38 мм, рабочий зазор: 0...31 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 100 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

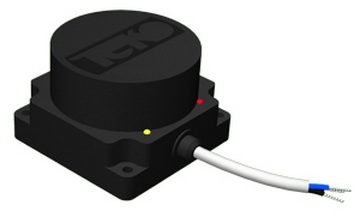

Датчик индуктивный ISN I8P5-32N-R35-LZ-H выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 60х60х40. Предназначен для работы при температуре: -15°С...+105°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-15°С...+105°С
Наличие комплексной защитыЕсть
Рабочий ток максимальный, I макс 1при ≤75°С ≤250 мА
Максиальный рабочий ток, Iмакс 2при >75°С ≤150 мА
Материал изготовления корпусаПолиамид
Зазор (номинальный), мм17...38 мм
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...31 мм
Габариты корпуса, мм60х60х40
Индикация на датчикеЕсть
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходNPN Размыкающий
Максимальная частота переключения, Fмакс100 Гц

Габариты:

Габариты ISN I8P5-32N-R35-LZ-H

Подключение:

Схема подключения ISN I8P5-32N-R35-LZ-H
