Взрывозащищенный датчик ISN IC7P5-R50-N-S4

ISN IC7P5-R50-N-S4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

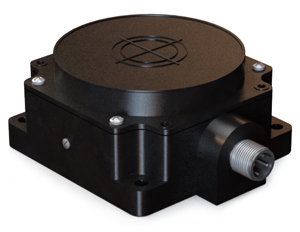

ISN IC7P5-R50-N-S4 - невстраиваемый индуктивный датчик.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 28...60 мм, рабочий зазор: 0...50 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 100 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISN IC7P5-R50-N-S4 выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 80x80x40. Предназначен для работы при температуре: -25°С...+75°С.

Технические характеристики

Параметр Значение
Тип датчикаИндуктивный
Габариты корпуса, мм80x80x40
Зазор (номинальный), мм28...60 мм
Зазор (рабочий), мм0...50 мм
Установка в металлНевстраиваемый
Материал изготовления корпусаПолиамид
Рабочие напряжения, U раб.7,7...9 В DC
Напряжение питания по номиналу, Uном8,2 В DC
Ток на выходе с демпфированным генератором0,6...1,0 мА
Ток на выходе с недемпфированным генератором2,2...5,5 мА
Входное сопротивление согласующего усилителя500...1000 Ом
Номинальное входное спротивление согласующего усилителя1000 Ом
Сопротивление между выключателем и усилителем0...50 Ом
Выходная функцияразмыкающий контакт
Допустимая пульсация напряжения питания<=10%
Гистерезис<=15%
Максимальная частота переключения, Fмакс100 Гц
Емкость выключателя<=30 нФ
Диапазон температур-25°С...+75°С
Выходной ток на включение>=1,8 мА
Выходной ток на отключение<=1,5 мА
Выходной ток с полностью недемпфированным генератором>=2,2 мА
Выходной ток с полностью демпфированным генератором<=1,0 мА
Специальное исполнениеВзрывобезопасное исполнение
Уровень защиты ГОСТ 14254-96IP67

Габариты:

Габариты ISN IC7P5-R50-N-S4

Подключение:

Схема подключения ISN IC7P5-R50-N-S4
