Индуктивный выключатель контроля минимальной скорости IV1N IC7P5-43N-40-LS4

4-х проводной индуктивный выключатель контроля минимальной скорости, постоянного напряжения
IV1N IC7P5-43N-40-LS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV1N IC7P5-43N-40-LS4 - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 40, рабочий зазор: 0...32) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (NPN Переключающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV1N IC7P5-43N-40-LS4 выполнен в неразборном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 80х80х40. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб. 210...30 В DC
Диапазон температур-25°С...+75°С
Регулировочный диапазон0,1...2,5 Гц
Задержка срабатывания9±2 с
Наличие индикации воздействующих импульсовЕсть (красный)
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие комплексной защитыНет
Максиальный рабочий ток, Iмакс 2≤500 мА
Материал изготовления корпусаПолиамид
Зазор (номинальный), мм40
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...32
Габариты корпуса, мм80х80х40
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходNPN Переключающий

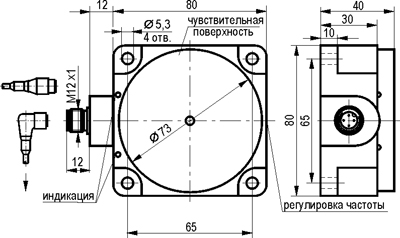

Габариты:

Габариты IV1N IC7P5-43N-40-LS4

Подключение:

Схема подключения IV1N IC7P5-43N-40-LS4
