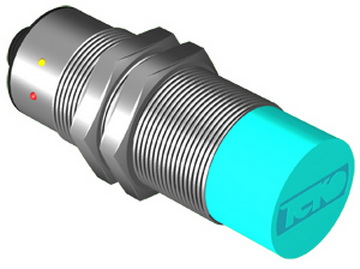

Индуктивный выключатель контроля минимальной скорости IV2N EC81A5-43N-15-LS4

4-х проводной индуктивный выключатель контроля минимальной скорости, постоянного напряжения
IV2N EC81A5-43N-15-LS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV2N EC81A5-43N-15-LS4 - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 15, рабочий зазор: 0...12) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (NPN Переключающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV2N EC81A5-43N-15-LS4 выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30х1,5х97. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб. 210...30 В DC
Диапазон температур-25°С...+75°С
Регулировочный диапазон2...50 Гц
Задержка срабатывания9±2 с
Наличие индикации воздействующих импульсовЕсть (красный)
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие комплексной защитыНет
Максиальный рабочий ток, Iмакс 2≤500 мА
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм15
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S19, S20
Зазор (рабочий), мм0...12
Габариты корпуса, ммМ30х1,5х97
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходNPN Переключающий

Габариты:

Габариты IV2N EC81A5-43N-15-LS4

Подключение:

Схема подключения IV2N EC81A5-43N-15-LS4
