Индуктивный выключатель контроля минимальной скорости IV2N IC7P5-01G-40-LS27

2-х проводной индуктивный выключатель контроля минимальной скорости, переменного напряжения
IV2N IC7P5-01G-40-LS27
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV2N IC7P5-01G-40-LS27 - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении маталлического предмета в чувствительной зоне (Номинальный зазор: 40, рабочий зазор: 0...32) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (Замыкающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV2N IC7P5-01G-40-LS27 выполнен в неразборном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 80х80х40. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S27, S28

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб. 290...250 В AC
Диапазон температур-25°С...+75°С
Рабочие токи, Iраб 110...500 мА
Регулировочный диапазон2...50 Гц
Задержка срабатывания9±2 с
ЗаземлениеЕсть
Импульсный ток, Iимп (при t=20 мс)8 А, f=1 Гц
Наличие индикации воздействующих импульсовЕсть (красный)
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие комплексной защитыНет
Материал изготовления корпусаПолиамид
Зазор (номинальный), мм40
Остаточный ток2,5 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторСоединитель S27, S28
Зазор (рабочий), мм0...32
Габариты корпуса, мм80х80х40
Установка в металлНевстраиваемый
Уровень защиты ГОСТ 14254-96IP65
Контакт / выходЗамыкающий

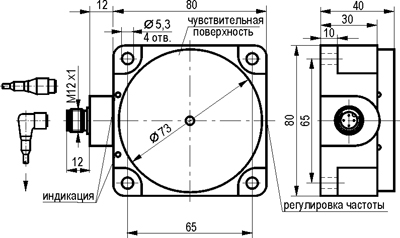

Габариты:

Габариты IV2N IC7P5-01G-40-LS27

Подключение:

Схема подключения IV2N IC7P5-01G-40-LS27
