IV3N IC7P5-02G-40-LS27

IV3N IC7P5-02G-40-LS27
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

IV3N IC7P5-02G-40-LS27 - индуктивный датчик контроля минимальной скорости. Предназначен контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 40 мм, рабочий зазор: 0...32 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и формируется импульс. Встроенная схема контролирует частоту импульсов воздействия управляющего объекта, при снижении частоты воздействия ниже установленной, на датчике формируется управляющих сигнал (Размыкающий).

Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл.=9±2 с.

Датчик индуктивный IV3N IC7P5-02G-40-LS27 выполнен в неразборном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Соединитель S27, S28

Технические характеристики

Параметр Значение
Размер корпуса, ДлxВxШ80х80х40
Зазор (номинальный), мм40 мм
Зазор (рабочий), мм0...32 мм
Материал изготовления корпусаПолиамид
Установка в металлНевстраиваемый
Рабочие напряжения, U раб.90...250 В AC
Диапазон рабочих токов, Iраб.10...500 мА
Остаточный ток2,5 мА
Импульсный ток, Iимп (при t=20 мс)8A f=1 Гц
Падение напряжения при Iраб, Ud<=5 В
Контакт / выходРазмыкающий
Диапазон температур-25°С...+75°С
Подключение / КоннекторСоединитель S27, S28
Специальные задачидля контроля минимальной скорости
Интервал задержки срабатывания5...30 с
Наличие индикации минимальной скоростиЕсть (желтый)
Наличие индикации воздействующих импульсовЕсть (красный)
Регулировочный диапазон0,1...2,5 Гц
Наличие комплексной защитыНет
Уровень защиты ГОСТ 14254-96IP65
ЗаземлениеЕсть

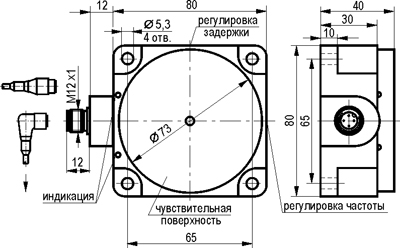

Габариты:

Габариты IV3N IC7P5-02G-40-LS27

Подключение:

Схема подключения IV3N IC7P5-02G-40-LS27
