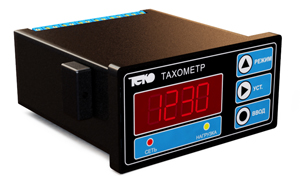

Тахометр ТХ1 Р3Щ предназначен для определения и индикации частоты вращения объекта. Определение частоты вращения осуществляется в диапазоне от 6 до 9990 оборотов в минуту путём подсчёта количества импульсов по входу в единицу времени и применения «коэффициента деления». Прибор используется в системах автоматизации производства, в системах контроля параметров работы двигателей.
В приборе имеется функция «Моточасы» для подсчёта отработанного времени, функция определения и индикации направления вращения объекта, функция редактирования параметров работы устройства, функция управления состоянием выходного реле (включено/выключено) в зависимости от определяемой частоты вращения, а также режим восстановления заводских настроек.
Тахометр предназначен для решения задач автоматизации производства и не является средством измерения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа | Тахометр |
| Питание, U раб. | 24 В DC |
| Рабочий ток (ток нагрузки), Iраб. | 1 А (cos φ = 0,7) |
| Входное сопротивление | >= 2 кОм |
| Диапазон температур | -10°С...+45°С |
| Допустимое напряжение нагрузки | 240 В AC; 60 В DC |
| Входное устройство | NPN, PNP, «сухой контакт» |
| Уровень защиты ГОСТ 14254-96 | IP20 |
| Количество входов | 2 |
| Габаритные размеры | 96x48x100 мм |
| Длительность импульса на счетном входе, не менее | 0,25 мс |
| Период следования импульсов на счётном входе, не менее | 0,4 мс |
| Частота следования импульсов на счётном входе, не более | 400 Гц |
| Амплитуда напряжения логической «1» | 10...30 В |
| Амплитуда напряжения логического «0» | 0...0,8 В |
| Нижний предел измерения, об/мин | 6 |
| Верхний предел измерения, об/мин | 9990 |
| Формат индикации в режиме «СЧЁТ» | об/мин |
| Формат индикации в режиме «МОТОЧАСЫ» | ч |
| Индикация направления вращения | Есть |
| Диапазон индикации в режиме «СЧЁТ», об/мин | 0...9990 |
| Диапазон индикации в режиме «МОТОЧАСЫ», ч | 0...9990 |
| Дискретность индикации в режиме «СЧЁТ» в интервале 6…1500 [об/мин] | 1 |
| Дискретность индикации в режиме «СЧЁТ» в интервале до 1500…9990³ [об/мин], не более | 50 |
| Дискретность индикации в режиме «МОТОЧАСЫ», ч | 1 |
| «Коэффициент деления» частоты вращения | 0,001-9999 (дискретность 0,001) |
| Программируемое выходное реле | Есть |
| Программирование входных портов | Есть |
| Определение направления вращения | Есть |
| Функция «Моточасы» | Есть |

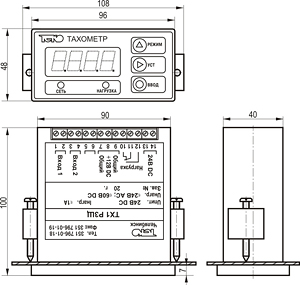

Габариты:

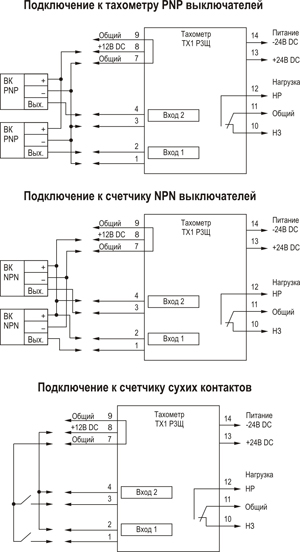

Подключение:
