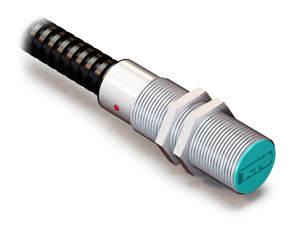

Индуктивный датчик ВТИЮ.1560
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Выключатель индуктивный бесконтактный ВТИЮ.1560 (датчик) предназначен для контроля угла поворота направляющих колёс на угол 13° и 25°.
Выключатель разработан с учётом требований ГОСТ 28751-90 "Электрооборудование автомобилей. Элеткромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний". Датчик может эксплуатироваться в условиях повышенной вибрации.
При приближении к чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М18x1x60 |
| Зазор (номинальный), мм | 5 мм |
| Зазор (рабочий), мм | 0...4 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 9...16 В DC |
| Максимальный рабочий ток, Imax | 300 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Контакт / выход | NPN Замыкающий (NO) |
| Максимальная частота переключения, Fмакс | 600 Гц |
| Диапазон температур | -45°С...+65°С |
| Подключение / Коннектор | Автомобильный соединитель |
| Специальное назначение | автотранспортное исполнение |
| Для жестких условий окружающей среды | для работы в условиях повышенной вибрации |
| Со специальными электрическими параметрами | с открытым коллектором |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | ЛС59-1 |
| Уровень защиты ГОСТ 14254-96 | IP68 |
Габариты:
Подключение:
