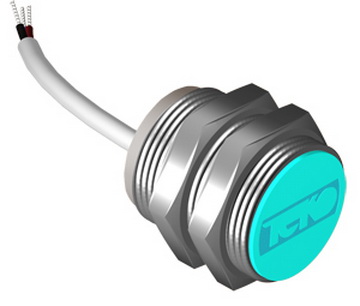

МагнитныеОсобовзрывобезопасный выключатель BK BS4A-5-N
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
BK BS4A-5-N - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 5 мм, рабочий зазор: 0...4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения <=600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.
Датчик индуктивный BK BS4A-5-N выполнен в неразборном корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M18x1x20. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Индуктивный |
| Габариты корпуса, мм | M18x1x20 |
| Зазор (номинальный), мм | 5 мм |
| Зазор (рабочий), мм | 0...4 мм |
| Установка в металл | Встраиваемый |
| Материал изготовления корпуса | Д16Т |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Напряжение питания по номиналу, Uном | 8,2 В |
| Ток на выходе с демпфированным генератором | 0,6...1,0 мА |
| Ток на выходе с недемпфированным генератором | 2,2...5,5 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | <=600 Гц |
| Емкость выключателя | <=30 нФ |
| Диапазон температур | -25°С...+75°С |
| Выходной сигнал (на включение) | >=1,8 мА |
| Выходной сигнал (на отключение) | <=1,5 мА |
| Подключение / Коннектор | Кабель 2х0,34 кв. мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
