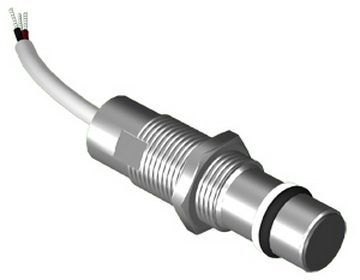

Особовзрывобезопасный выключатель BK W28S8-1,5-N-5

Особовзрывобезопасный выключатель NAMUR для работы в среде высокого давления
BK W28S8-1,5-N-5
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

BK W28S8-1,5-N-5 - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.

Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения ≤1000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный BK W28S8-1,5-N-5 выполнен в неразборном корпусе, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: M12x1x47. Предназначен для работы при температуре: -25°С...+85°С.

Подключение: Кабель 2х0,34 мм²

Технические характеристики

Параметр Значение
Выходная функцияразмыкающий контакт
Выходное сопротивление500...1000 Ом
Выходной сигнал (на включение)≥1,8 мА
Выходной сигнал (на отключение)≤1,5 мА
Выходной сигнал (демпфированный)≤1 мА
Выходной сигнал (недемпфированный)≥4 мА
Ток на выходе с демпфированным генератором≤1,0 мА
Ток на выходе с недемпфированным генератором≥2,2 мА
Гистерезис≤15%
Рабочие напряжения, U раб.7,7...9 В DC
Диапазон температур-25°С...+85°С
Сопротивление между выключателем и усилителем0...50 Ом
MAX давление, Pmax5,0 МПа (50кг/см²)
Материал изготовления корпусаСталь 12Х18Н10Т
Номинальное сопротивление согласующего усилителя1000 Ом
Напряжение питания по номиналу, Uном8,2 В
Зазор (номинальный), мм1,5 мм
Подключение / КоннекторКабель 2х0,34 мм²
Допустимая пульсация напряжения питания≤10%
Зазор (рабочий), мм0...1,2 мм
Габариты корпуса, ммM12x1x47
Емкость выключателя≤30 нФ
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP68
Максимальная частота переключения, Fмакс≤1000 Гц

Габариты:

Габариты BK W28S8-1,5-N-5

Подключение:

Схема подключения BK W28S8-1,5-N-5
