МагнитныеЕмкостный датчик CSN E41P5-025-10-L
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
CSN E41P5-025-10-L - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Рабочий зазор: 0...8 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN E41P5-025-10-L выполнен в неразборном корпусе, материал изготовления Полимер, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: M18x1x76,5. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса, мм | M18x1x76,5 |
| Номинальный зазор | 10 мм |
| Зазор (рабочий), мм | 0...8 мм |
| Рабочие напряжения, U раб. | 20...250 В AC |
| Тип установки в металл | Невстраиваемый |
| Материал изготовления корпуса | Полимер |
| Контакт / выход | Размыкающий |
| Рабочий ток, Iраб | 5...250 мА |
| Максимальный ток, I макс (при t=20 мс) | 3 А |
| Остаточный ток | <= 2,5 мА |
| Максимальное падение напряжения Iмакс, Ud | <=5 В |
| Гистерезис | 5...20% |
| Диапазон температур | -25°С...+75°С |
| Индикация на датчике | Есть |
| Подключение / Коннектор | Кабель 2х0,34 кв. мм |
| Уровень защиты ГОСТ 14254-96 | IP65 |

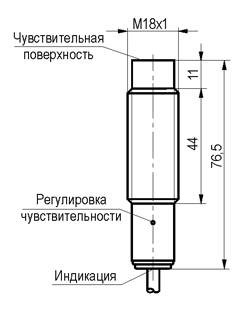

Габариты:
Подключение:
