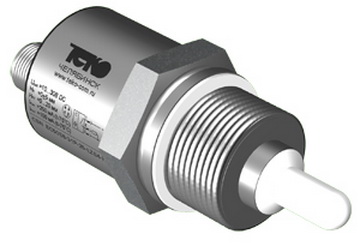

CSN EC50S8-31P-25-LZS4 - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN EC50S8-31P-25-LZS4 выполнен в неразборном корпусе, материал изготовления 12X18H10T, степень защиты от пыли и влаги со стороны чувствительной поверхности IP68; осталь. Габаритные размеры корпуса: M27x1,5x101. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Соединитель S19-S25, S251-S255
Технические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса, мм | M27x1,5x101 |
| Размер чувствительной поверхности L | 25 мм |
| Уровень срабатывания, Hr (вода) | 0+/-5 мм |
| Уровень срабатывания, Hr1 (вода) | 0...20 мм |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Установка в металл | Невстраиваемый |
| Материал изготовления корпуса | 12X18H10T |
| Чувствительная поверхность | Фторопласт |
| Контакт / выход | PNP Замыкающий |
| Наличие комплексной защиты | Есть |
| Максимальный рабочий ток, Imax | 250 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Гистерезис | 3...15% |
| Диапазон температур | -25°С...+75°С |
| Индикация на датчике | Есть |
| Подключение / Коннектор | Соединитель S19-S25, S251-S255 |
| Уровень защиты ГОСТ 14254-96 | со стороны чувствительной поверхности IP68; осталь |

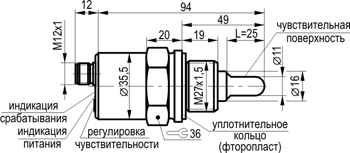

Габариты:
Подключение:
