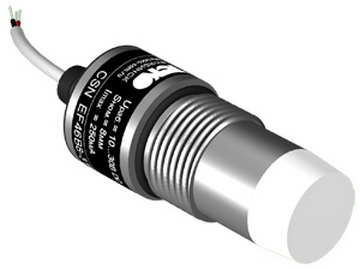

CSN EF46B8-31P-8-LZ-H-P1 - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 8 мм, рабочий зазор: 0...6,4 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 50 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN EF46B8-31P-8-LZ-H-P1 выполнен в неразборном корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP68 - чувствительная поверхность, IP65 - остально. Габаритные размеры корпуса: ∅ 30х86. Предназначен для работы при температуре: -15°С...+105°С.
Подключение: Кабель 3х0,34 мм²
Технические характеристики
| Параметр | Значение |
|---|---|
| Гистерезис | 3...15% |
| Рабочие напряжения, U раб. 2 | 10...30 В DC |
| Диапазон температур | -15°С...+105°С |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | ЛС59-1 |
| Зазор (номинальный), мм | 8 мм |
| Падение напряжения при Iраб, Ud | ≤2,5 В |
| Подключение / Коннектор | Кабель 3х0,34 мм² |
| Зазор (рабочий), мм | 0...6,4 мм |
| Рабочий ток, Iраб (при t<76°C) | 250 мА |
| Рабочий ток, Iраб (при t>76°C) | 150 мА |
| Габариты корпуса, мм | ∅ 30х86 |
| Индикация на датчике | Есть |
| Установка в металл | Невстраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP68 - чувствительная поверхность, IP65 - остально |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 50 Гц |
Габариты:
Подключение:
