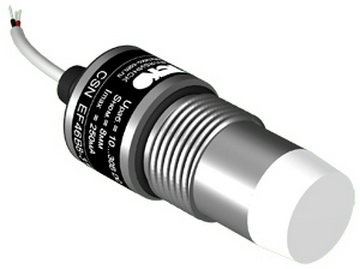

CSN EF46S8-8-N-L - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 8 мм, рабочий зазор: 0...6,4 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 50 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN EF46S8-8-N-L выполнен в неразборном корпусе, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68 / IP65. Габаритные размеры корпуса: диаметр 30х86. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Емкостный |
| Габариты корпуса, мм | диаметр 30х86 |
| Зазор (номинальный), мм | 8 мм |
| Зазор (рабочий), мм | 0...6,4 мм |
| Установка в металл | Невстраиваемый |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Рабочие напряжения, U раб. | 7,7...8,7 В |
| Напряжение питания по номиналу, Uном | 8,2 В |
| Ток на выходе с демпфированным генератором | 2,2...5,5 мА |
| Ток на выходе с недемпфированным генератором | 0,6...1,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | 50 Гц |
| Диапазон температур | -25°С...+75°С |
| Выходной сигнал (на включение) | >=1,8 мА |
| Выходной сигнал (на отключение) | <=1,5 мА |
| Подключение / Коннектор | Кабель 2х0,34 кв. мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Уровень защиты ГОСТ 14254-96 | IP68 / IP65 |
Габариты:
Подключение:
