Датчик уровня CSN EF48B8-43N-20-LZ-P1

CSN EF48B8-43N-20-LZ-P1
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

CSN EF48B8-43N-20-LZ-P1 - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.

Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 1 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.

Датчик емкостной CSN EF48B8-43N-20-LZ-P1 выполнен в неразборном корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP68 - чувствительная поверхность, IP65 - остально. Габаритные размеры корпуса: диаметр 30х115. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 4х0,25 кв. мм

Технические характеристики

Параметр Значение
Принцип измеренияЁмкостный
Габариты корпуса, ммдиаметр 30х115
Установка в металлНевстраиваемый
Длина чувствительной поверхности L, мм20 мм
Рабочие напряжения, U раб.10...30 В DC
Материал изготовления корпусаЛС59-1
Чувствительная поверхностьФторопласт
Контакт / выходNPN Переключающий
Наличие комплексной защитыЕсть
Максимальный рабочий ток, Imax250 мА
Максимальное падение напряжения Iмакс, Ud<=2,5 В
Максимальная частота переключения, Fмакс1 Гц
Гистерезис3...15%
Диапазон температур-25°С...+75°С
Уровень защиты ГОСТ 14254-96IP68 - чувствительная поверхность, IP65 - остально
Индикация на датчикеЕсть
Задержка срабатывания(1±0,2)c
Подключение / КоннекторКабель 4х0,25 кв. мм

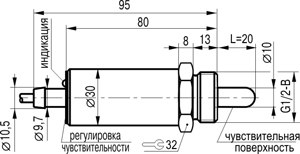

Габариты:

Габариты CSN EF48B8-43N-20-LZ-P1

Подключение:

Схема подключения CSN EF48B8-43N-20-LZ-P1
