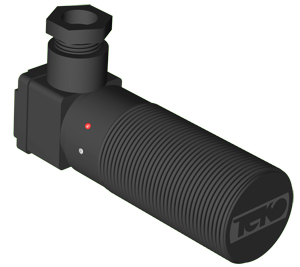

МагнитныеЕмкостный датчик CSN ET86P5-31P-20-LZ
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
CSN ET86P5-31P-20-LZ - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Рабочий зазор: 0...16 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 15 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN ET86P5-31P-20-LZ выполнен в неразборном корпусе, материал изготовления Полимер, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30x1,5x100. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Клеммник
Технические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса, мм | М30x1,5x100 |
| Номинальный зазор | 20 мм |
| Зазор (рабочий), мм | 0...16 мм |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Тип установки в металл | Невстраиваемый |
| Материал изготовления корпуса | Полимер |
| Контакт / выход | PNP Замыкающий |
| Наличие комплексной защиты | Есть |
| Рабочий ток, Iраб | <=400 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Максимальная частота переключения, Fмакс | 15 Гц |
| Гистерезис | 3...15% |
| Диапазон температур | -25°С...+75°С |
| Индикация на датчике | Есть |
| Подключение / Коннектор | Клеммник |
| Уровень защиты ГОСТ 14254-96 | IP65 |
Габариты:
Подключение:
