МагнитныеЕмкостный датчик CSN WC46B8-315P-8-LZS4-2H-P1
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |

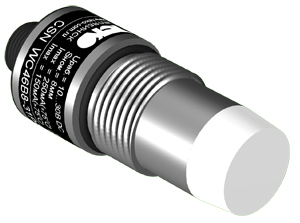

CSN WC46B8-315P-8-LZS4-2H-P1 - невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Рабочий зазор: 0...10 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN WC46B8-315P-8-LZS4-2H-P1 выполнен в неразборном корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP68 - чувствительная поверхность, IP65 - остально. Габаритные размеры корпуса: G3/4-Bх82. Предназначен для работы при температуре: -15°С...+105°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса, мм | G3/4-Bх82 |
| Зазор (рабочий), мм | 0...10 мм |
| Рабочие напряжения, U раб. | 77...150 В DC |
| Тип установки в металл | Невстраиваемый |
| Материал изготовления корпуса | ЛС59-1 |
| Контакт / выход | PNP Замыкающий |
| Наличие комплексной защиты | Есть |
| Рабочий ток, Iраб. При t | <=100 мА |
| Рабочий ток, Iраб (при t>76°C) | <=50 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Гистерезис | 3...15% |
| Диапазон температур | -15°С...+105°С |
| Индикация на датчике | Есть |
| Подключение / Коннектор | Соединитель S19, S20 |
| Заземление | Есть |
| Уровень защиты ГОСТ 14254-96 | IP68 - чувствительная поверхность, IP65 - остально |
| Чувствительная поверхность | Фторопласт |
Габариты:
Подключение:
