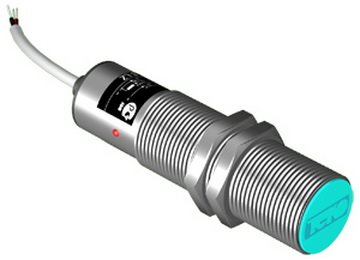

Индуктивный преобразователь перемещения ISAB A41A-31P-5-P

3-х проводной индуктивный преобразователь перемещения
ISAB A41A-31P-5-P
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISAB A41A-31P-5-P - встраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.

При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 0,8...5) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (1,25...4), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISAB A41A-31P-5-P выполнен в цилиндрическом корпусе с резьбой, материал изготовления Алюминий сплав, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М18х1х76.

Технические характеристики

Параметр Значение
Напряжение на выходе, Uа: S=0мм≤1,5 В
Напряжение на выходе, Uа: Sлин=MAX8,6±0,3 В
Напряжение на выходе, Uа: Sлин=MIN2,2±0,3 В
Напряжение на выходе, Uа: Sраб=MAX≥10 В
Линейная зона зазора1,25...4
Максимальная частота изменения напряжения на нагрузке2,5 В/мс
Нелинейность≤3%
Зазор (рабочий), мм0,8...5
Габариты корпуса, ммМ18х1х76
Сопротивление нагрузки≥4,7 кОм
Установка в металлВстраиваемый
Контакт / выходPNP Аналоговый

Габариты:

Габариты ISAB A41A-31P-5-P

Подключение:

Схема подключения ISAB A41A-31P-5-P
