Индуктивный преобразователь перемещения ISAN I131P-31P-25-P

3-х проводной индуктивный преобразователь перемещения
ISAN I131P-31P-25-P
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISAN I131P-31P-25-P - невстраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.

При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 4...25) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (6...22), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

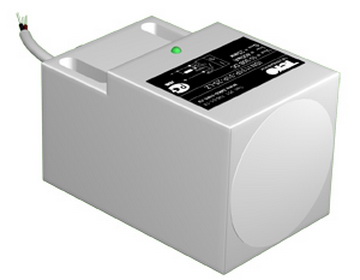

Датчик индуктивный ISAN I131P-31P-25-P выполнен в прямоугольном корпусе, материал изготовления Пластмасса, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 40х40х63.

Технические характеристики

Параметр Значение
Напряжение на выходе, Uа: S=0мм≤1,5 В
Напряжение на выходе, Uа: Sлин=MAX8,7±0,3 В
Напряжение на выходе, Uа: Sлин=MIN2,2±0,3 В
Напряжение на выходе, Uа: Sраб=MAX≥10 В
Линейная зона зазора6...22
Максимальная частота изменения напряжения на нагрузке2,5 В/мс
Нелинейность≤5%
Зазор (рабочий), мм4...25
Габариты корпуса, мм40х40х63
Сопротивление нагрузки≥4,7 кОм
Установка в металлНевстраиваемый
Контакт / выходPNP Аналоговый

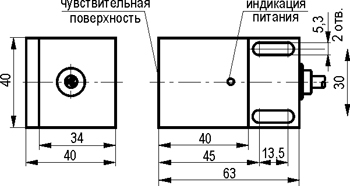

Габариты:

Габариты ISAN I131P-31P-25-P

Подключение:

Схема подключения ISAN I131P-31P-25-P
