Индуктивный преобразователь перемещения ISAN IC131P-31P-25-PS4
3-х проводной индуктивный преобразователь перемещения
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
ISAN IC131P-31P-25-PS4 - невстраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.
При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 4...25) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (6...22), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

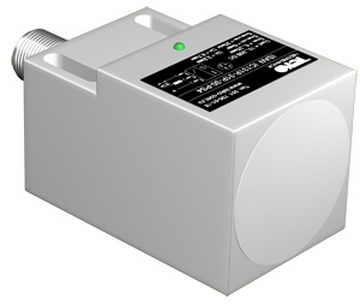

Датчик индуктивный ISAN IC131P-31P-25-PS4 выполнен в прямоугольном корпусе, материал изготовления Пластмасса, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: 40х40х63.
Технические характеристики
Параметр |
Значение |
Напряжение на выходе, Uа: S=0мм | ≤1,5 В |
Напряжение на выходе, Uа: Sлин=MAX | 8,7±0,3 В |
Напряжение на выходе, Uа: Sлин=MIN | 2,2±0,3 В |
Напряжение на выходе, Uа: Sраб=MAX | ≥10 В |
Линейная зона зазора | 6...22 |
Максимальная частота изменения напряжения на нагрузке | 2,5 В/мс |
Нелинейность | ≤5% |
Зазор (рабочий), мм | 4...25 |
Габариты корпуса, мм | 40х40х63 |
Сопротивление нагрузки | ≥4,7 кОм |
Установка в металл | Невстраиваемый |
Контакт / выход | PNP Аналоговый |

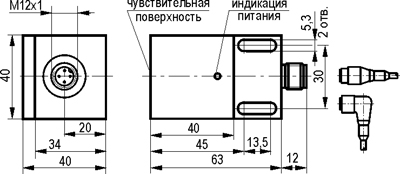

Габариты:
Подключение:
