МагнитныеИндуктивный датчик ISB BC73A-11-10-LZS4
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB BC73A-11-10-LZS4 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения <=150 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

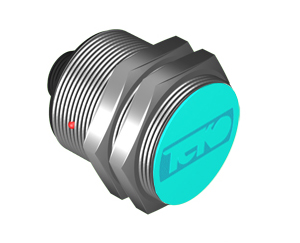

Датчик индуктивный ISB BC73A-11-10-LZS4 выполнен в укороченном цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М27х1,5; М30х1,5. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М30x1,5x62 |
| Зазор (номинальный), мм | 10 мм |
| Зазор (рабочий), мм | 0...8 мм |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 20...150 В AC/DC |
| Диапазон рабочих токов, Iраб. | 5...500 мА |
| Остаточный ток | <=1,7 мА |
| Импульсный ток, Iимп (при t=20 мс) | 2A f=0,5 Гц |
| Падение напряжения при Iраб, Ud | <=5 В |
| Контакт / выход | Замыкающий |
| Максимальная частота переключения, Fмакс | <=150 Гц |
| Диапазон температур | -25°С...+75°С |
| Подключение / Коннектор | Соединитель S19, S20 |
| Заземление | Нет |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | Д16Т |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
