Индуктивный выключатель ISB C03B-31P-1,5

3-х проводной индуктивный выключатель высокой чувствительности
ISB C03B-31P-1,5
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB C03B-31P-1,5 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий). Максимальная частота переключения 2000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

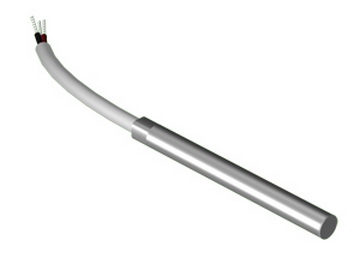

Датчик индуктивный ISB C03B-31P-1,5 выполнен в гладком цилиндрическом корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: ∅ 4х45. Предназначен для работы при температуре: -20°С...+70°С.

Подключение: Кабель 3х0,12 мм²

Технические характеристики

Параметр Значение
Уровень чувствительности3
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-20°С...+70°С
Наличие комплексной защитыНет
Рабочий ток максимальный, I макс 1100 мА
Материал изготовления корпусаЛС59-1
Зазор (номинальный), мм1,5 мм
Максимальное падение напряжения Iмакс, Ud≤1,2 В
Подключение / КоннекторКабель 3х0,12 мм²
Зазор (рабочий), мм0...1,2 мм
Габариты корпуса, мм∅ 4х45
Индикация на датчикеНет
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходPNP Замыкающий
Максимальная частота переключения, Fмакс2000 Гц

Габариты:

Габариты ISB C03B-31P-1,5

Подключение:

Схема подключения ISB C03B-31P-1,5

Аналоги других производителей

  • BALLUFF BES 516-3007-G-E4-C
