ISB CC01B-31P-0,8-LS402 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 0,8 мм, рабочий зазор: 0...0,65 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 2000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

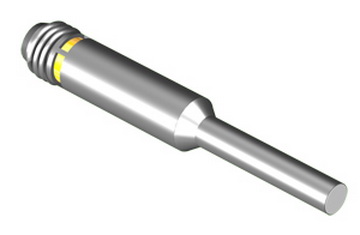

Датчик индуктивный ISB CC01B-31P-0,8-LS402 выполнен в гладком цилиндрическом корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: d4; М5х0,5; d6,5. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Соединитель S40, S15
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxДл | диаметр 4х50 |
| Зазор (номинальный), мм | 0,8 мм |
| Зазор (рабочий), мм | 0...0,65 мм |
| Материал изготовления корпуса | ЛС59-1 |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальный рабочий ток, Imax | 100 мА |
| Максимальное падение напряжения Iмакс, Ud | <=1,2 В |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 2000 Гц |
| Диапазон температур | -25°С...+75°С |
| Подключение / Коннектор | Соединитель S40, S15 |
| Индикация на датчике | Есть |
| Наличие комплексной защиты | Нет |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
