МагнитныеИндуктивный выключатель ISB D10A-32N-25-LZ-C
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB D10A-32N-25-LZ-C - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 25 мм, рабочий зазор: 0...20 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 200 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

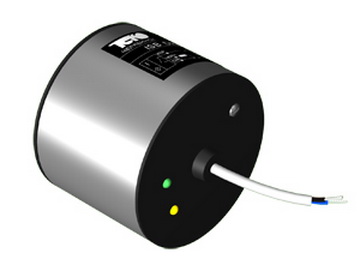

Датчик индуктивный ISB D10A-32N-25-LZ-C выполнен в гладном укороченном цилиндрическом корпусе, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: ∅ 55x49. Предназначен для работы при температуре: -45°С...+65°С.
Подключение: Кабель 3х0,34 мм²
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие напряжения, U раб. | 10...30 В DC |
| Диапазон температур | -45°С...+65°С |
| Наличие комплексной защиты | Есть |
| Рабочий ток максимальный, I макс 1 | 400 мА |
| Материал изготовления корпуса | Д16Т |
| Зазор (номинальный), мм | 25 мм |
| Максимальное падение напряжения Iмакс, Ud | ≤2,5 В |
| Подключение / Коннектор | Кабель 3х0,34 мм² |
| Зазор (рабочий), мм | 0...20 мм |
| Габариты корпуса, мм | ∅ 55x49 |
| Индикация на датчике | Есть |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP67 |
| Контакт / выход | NPN Размыкающий |
| Максимальная частота переключения, Fмакс | 200 Гц |
Габариты:
Подключение:
