МагнитныеВзрывозащищенный датчик ISB DS0B-1,5-N
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB DS0B-1,5-N - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения 1500 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

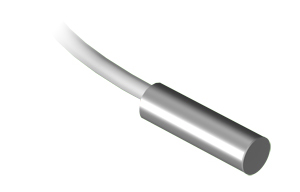

Датчик индуктивный ISB DS0B-1,5-N выполнен в гладном укороченном цилиндрическом корпусе, материал изготовления ЛС59-1, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: диаметр 6,5x22. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Кабель 2x0,12 кв.мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | Индуктивный |
| Габариты корпуса, мм | диаметр 6,5x22 |
| Зазор (номинальный), мм | 1,5 мм |
| Зазор (рабочий), мм | 0...1,2 мм |
| Установка в металл | Встраиваемый |
| Материал изготовления корпуса | ЛС59-1 |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Напряжение питания по номиналу, Uном | 8,2 В DC |
| Ток на выходе с демпфированным генератором | 0,1...1,0 мА |
| Ток на выходе с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Допустимая пульсация напряжения питания | <=10% |
| Гистерезис | <=15% |
| Максимальная частота переключения, Fмакс | 1500 Гц |
| Емкость выключателя | <=30 нФ |
| Диапазон температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 мА |
| Выходной ток с полностью недемпфированным генератором | >=2,2 мА |
| Выходной ток с полностью демпфированным генератором | <=1,0 мА |
| Подключение / Коннектор | Кабель 2x0,12 кв.мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Уровень защиты ГОСТ 14254-96 | IP67 |
Габариты:
Подключение:
