ISB W213S8-32P-2-Z-1-O-15 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Размыкающий). Максимальная частота переключения 1000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

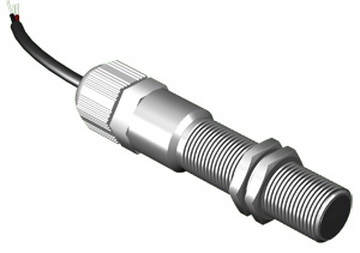

Датчик индуктивный ISB W213S8-32P-2-Z-1-O-15 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: М12х1. Предназначен для работы при температуре: -25°С...+80°С.
Подключение: Кабель 3х0,34 кв. мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер корпуса, ДxШxДл | М12x1x77 |
| Зазор (номинальный), мм | 1,5 мм |
| Зазор (рабочий), мм | 0...1,2 мм |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Установка в металл | Встраиваемый |
| Рабочие напряжения, U раб. | 10...30 В DC |
| Максимальный рабочий ток, Imax | 100 мА |
| Максимальное падение напряжения Iмакс, Ud | <=2,5 В |
| Контакт / выход | PNP Размыкающий |
| Максимальная частота переключения, Fмакс | 1000 Гц |
| Диапазон температур | -25°С...+80°С |
| Подключение / Коннектор | Кабель 3х0,34 кв. мм |
| Для жестких условий окружающей среды | для работы в среде высокого давления |
| MAX давление, Pmax | 1,0 МПа (10кг/кв. см) |
| Индикация на датчике | Нет |
| Наличие комплексной защиты | Нет |
| Уровень защиты ГОСТ 14254-96 | IP68 |
Габариты:
Подключение:
