МагнитныеИндуктивный выключатель ISB WC43S8-31P-1,5-S4-1
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB WC43S8-31P-1,5-S4-1 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 1,5 мм, рабочий зазор: 0...1,2 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий). Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

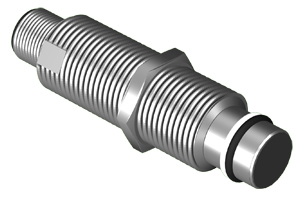

Датчик индуктивный ISB WC43S8-31P-1,5-S4-1 выполнен в цилиндрическом корпусе для высокого давления, материал изготовления Сталь 12Х18Н10Т, степень защиты от пыли и влаги IP68. Габаритные размеры корпуса: M18x1x72. Предназначен для работы при температуре: -25°С...+80°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие напряжения, U раб. | 10...30 В DC |
| Диапазон температур | -25°С...+80°С |
| Наличие комплексной защиты | Нет |
| MAX давление, Pmax | 1,0 МПа (10кг/см²) |
| Рабочий ток максимальный, I макс 1 | 250 мА |
| Материал изготовления корпуса | Сталь 12Х18Н10Т |
| Зазор (номинальный), мм | 1,5 мм |
| Максимальное падение напряжения Iмакс, Ud | ≤1,5 В |
| Подключение / Коннектор | Соединитель S19, S20 |
| Зазор (рабочий), мм | 0...1,2 мм |
| Габариты корпуса, мм | M18x1x72 |
| Индикация на датчике | Нет |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP68 |
| Монтаж | 1 |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 600 Гц |

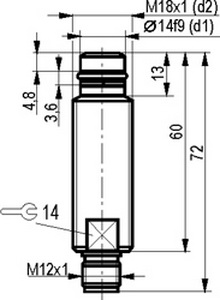

Габариты:
Подключение:
